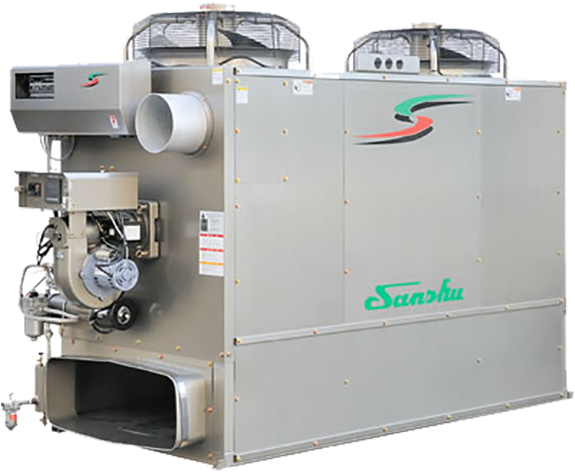

ハウス暖房機

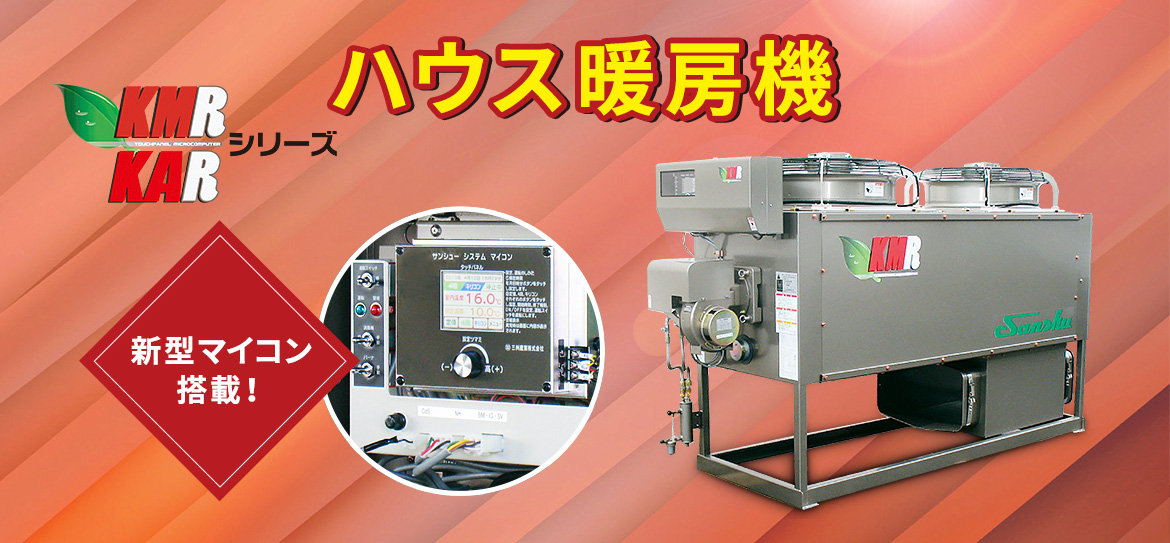

新型タッチパネル式マイコンボックス

1. タッチ操作で楽々簡単

新開発カラー液晶タッチパネルの採用により、さらに見やすく、使いやすくなりました。

シンプルなツマミ設定で操作が簡単。

2. 安全・安心・省エネルギー

次世代“見える”省エネマイコンで収量アップ。

安全・安心・省エネにしっかりおこたえします。

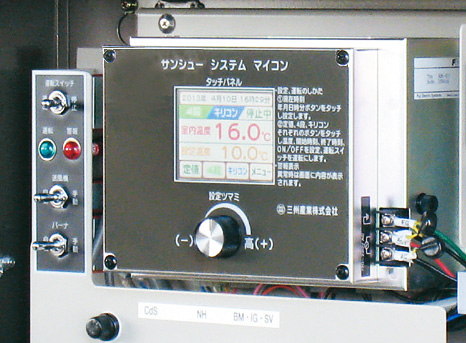

新型タッチパネル式マイコンボックス



3. キリトリコントローラー搭載

ご指定の時間に、温度にかかわらず送風機又はバーナ運転が可能です。

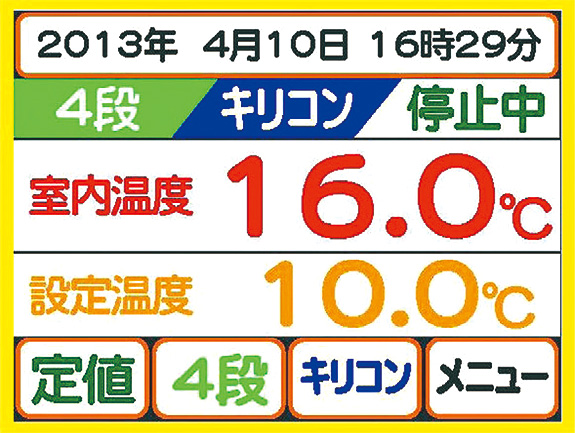

運転表示画面(例)

運転表示画面(例)

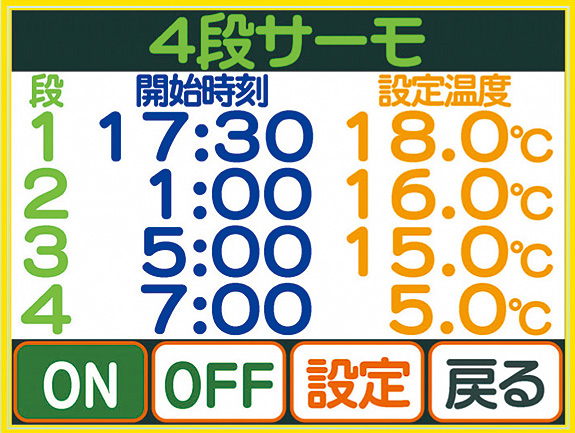

4段サーモ画面(例)

4段サーモ画面(例)

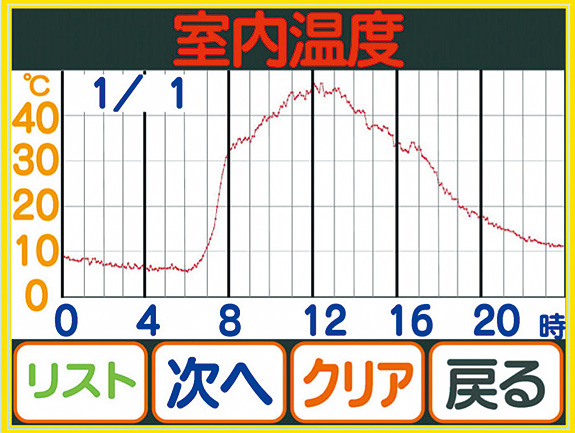

室内温度グラフ画面(例)

室内温度グラフ画面(例)

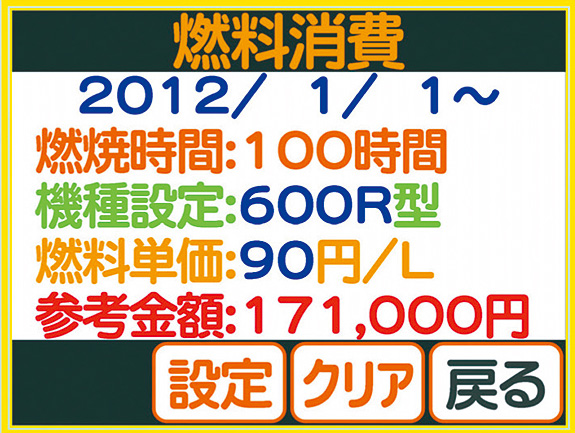

燃料消費画面(例)

燃料消費画面(例)

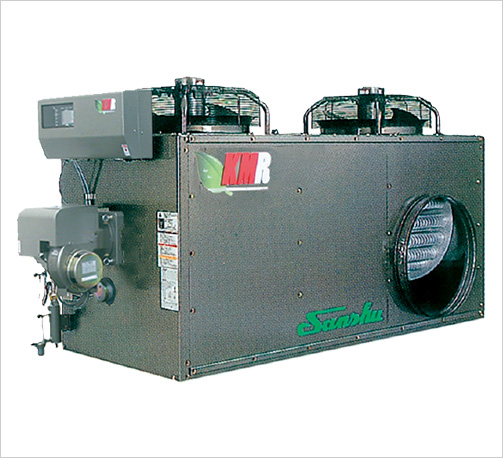

K M R 型

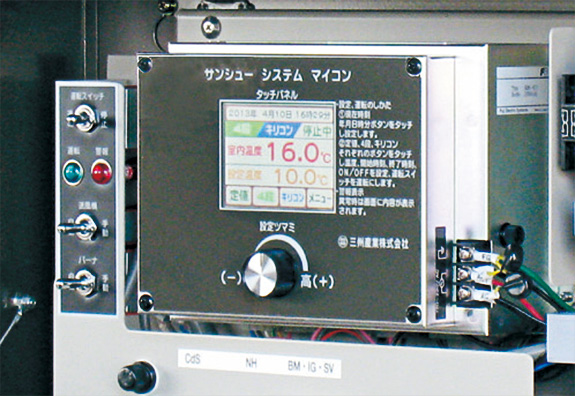

KMR型 マイコンボックス

マイコンボックス

K A R 型

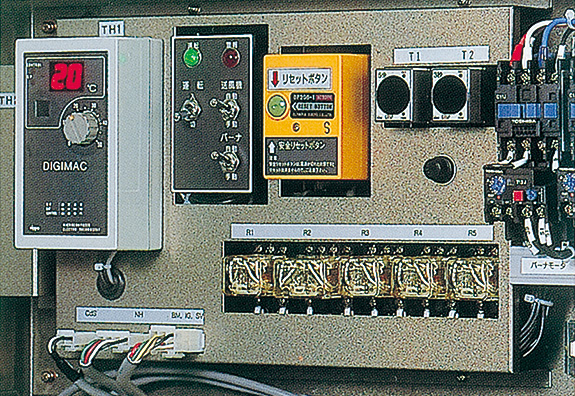

KAR型 アナログボックス

アナログボックス

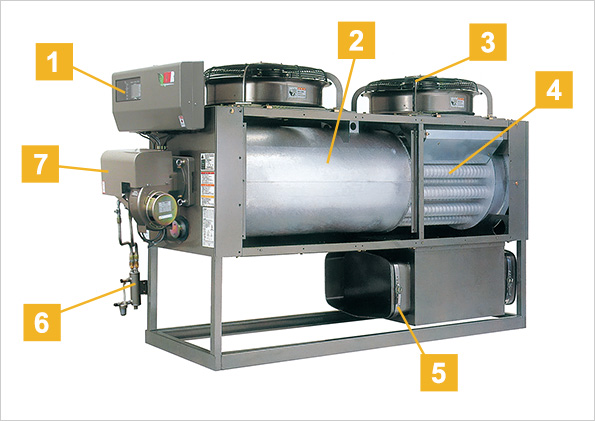

耐久性(アルマー処理)のある炉体

    新型タッチパネルマイコン


    炉体アルマー処理


    静音タイプ送風機


    特殊スパイラル管を採用


    ワンタッチバンドでダクト取付、取外し作業がしやすい


    新開発サービスタンク


    バーナ

耐久性(アルマー処理)のある炉体

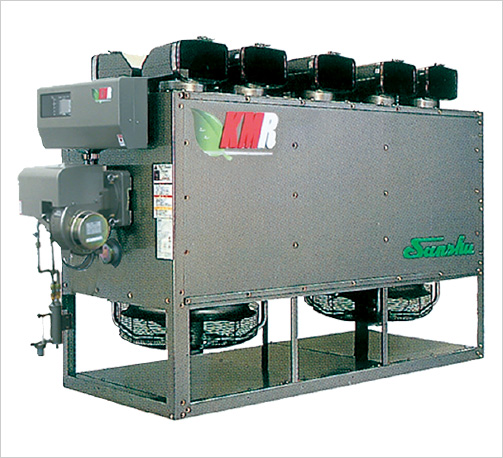

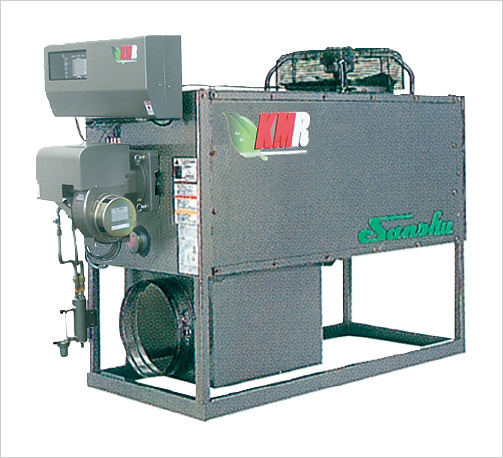

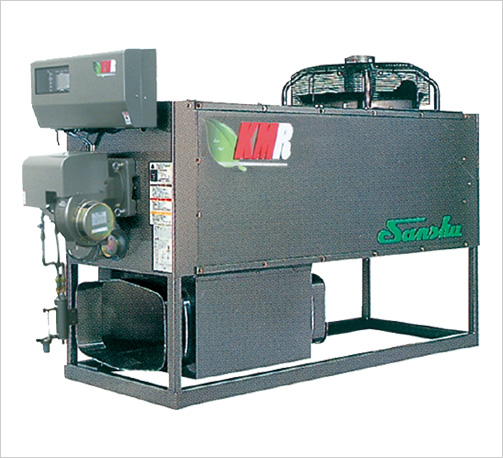

下吹タイプ(DF型)

SK-150KMR-DF

SK-150KMR-DF

SK-200KMR-DF

SK-200KMR-DF

SK-300KMR-DF

SK-300KMR-DF

SK-400KMR-DF

SK-400KMR-DF

SK-500KMR-DF

SK-500KMR-DF

SK-600KMR-DF

SK-600KMR-DF


SK-500KM-UF (KA)



SK-300KM-DF (KA)

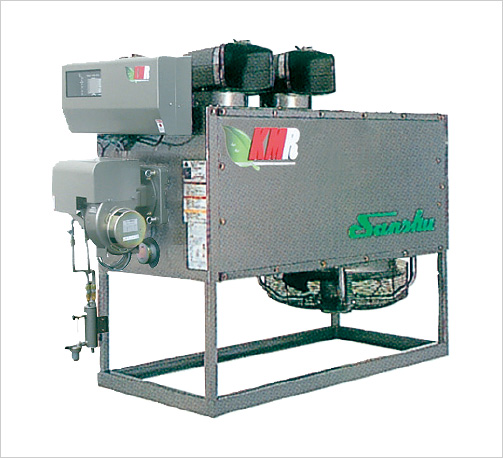

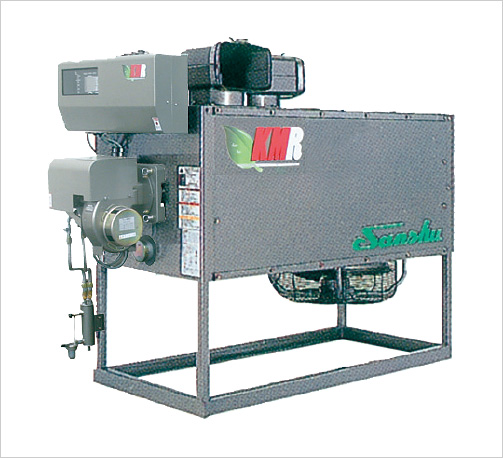

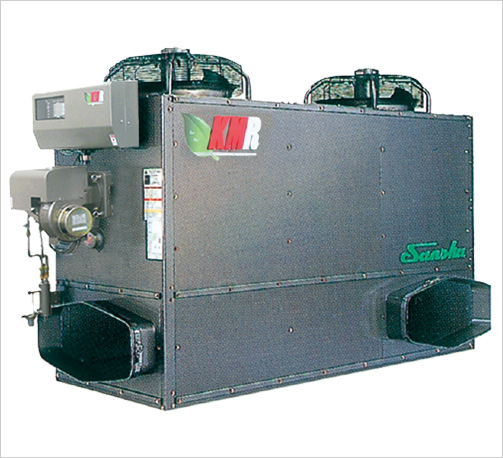

上吹タイプ(UF型)

SK-150KMR-UF

SK-150KMR-UF

SK-200KMR-UF

SK-200KMR-UF

SK-300KMR-UF

SK-300KMR-UF

SK-400KMR-UF

SK-400KMR-UF

SK-500KMR-UF

SK-500KMR-UF

SK-600KMR-UF

SK-600KMR-UF

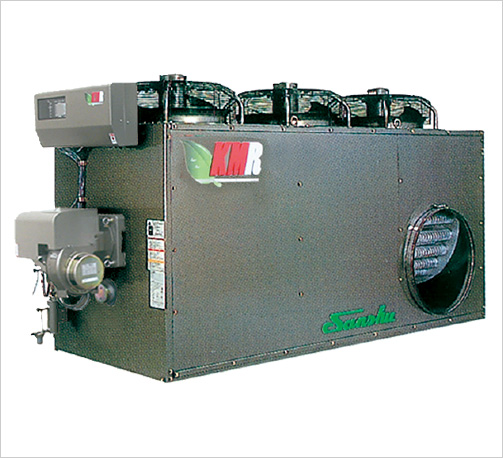

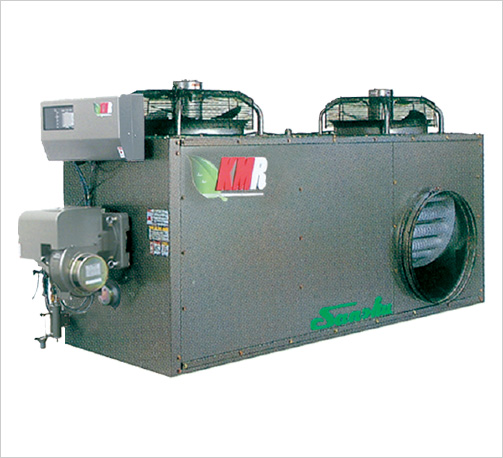

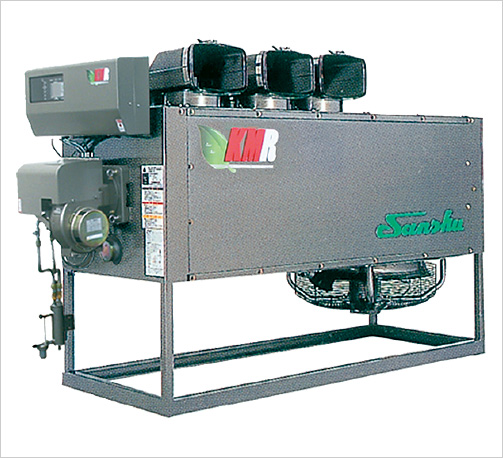

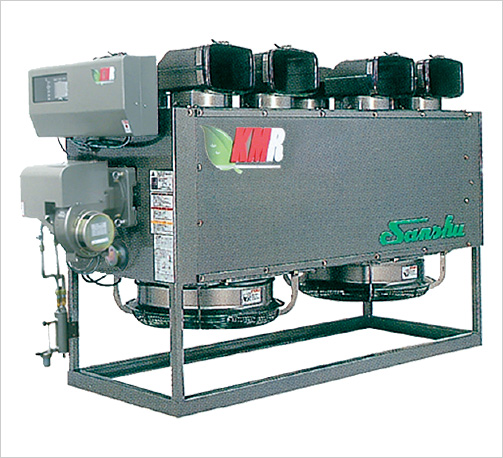

低床タイプ(T型)

SK-500KTMR-DF

SK-500KTMR-DF

SK-600KTMR-DF

SK-600KTMR-DF

SK-700KTMR-DF

SK-700KTMR-DF

SK-800KTMR-DF

SK-800KTMR-DF



ノズルサイズ、煙突サイズ早見表

SK型式 ノズルサイズ 煙突サイズ
110K 085G/H 80° Φ90
150K 1,10G/H 80° Φ150
200K 1.35G/H 80°
300K 2.00G/H 80°
400K 2.75G/H 80° Φ230
500K 3,25G/H 80°
600K 4.00G/H 80°
700K 5.00G/H 80°
800K 5.50G/H 80°

注記:①ノズルサイズは、ハーゴ社SSパターンをご使用下さい。
   ②煙突サイズは、(mm)単位です。

適用ダクト早見表

SK型式 ダクトサイズ
チャンバータイプ
エルボタイプ

親ダクト
子ダクト本数
400 450~475 550 630 450~475
110K 400 2
150K 630 6 4 3
200K 8 6 4
300K 900 10 8 6 4 6
400K 14 10 8 6 8
500K 1,100 20 14 10 8 10
600K 24 20 14 10 12
700K 32 24 20 16
800K

注記:①ダクトサイズは、全て折り径(mm) を示します。
   ②本表内容は、ご購入時の参考とされ詳細は取扱説明書または、弊社営業所、代理店へご相談下さい。

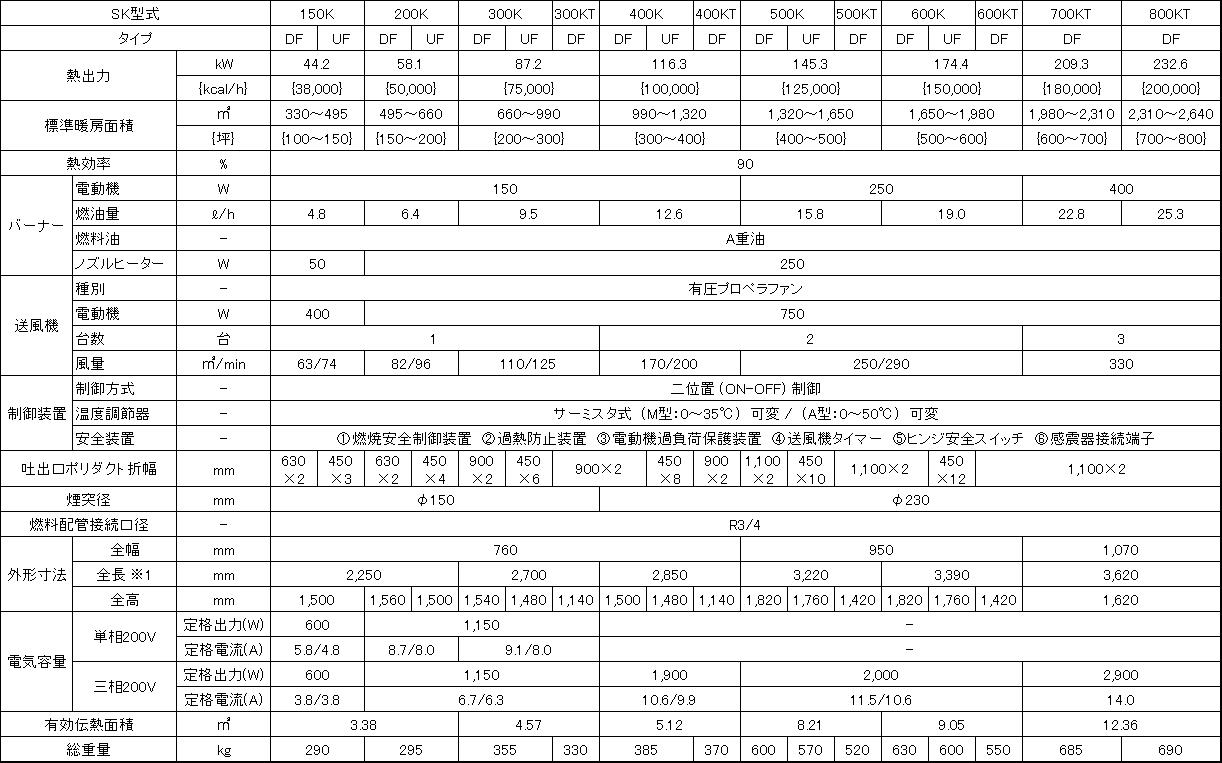

仕様表

注記:①型式符号は、DF型:下吹き(チャンバ)、UF型:上吹き(エルボ)、KT型:低床を示します。
   ②150~400K型までの灯油専用型式もあります。(受注生産)
   ③ノズルヒータ容量は、公称値を示します。
   ④※1の寸法は、バーナ及び煙突エルボ寸法を含みます。
   ⑤風量は、温度20℃、ポリダクトなし時の値を示します。
   ⑥仕様表の「/」で表す数値は、それぞれ電源周波数50/60Hzの値を示します。
   ⑦SK-700KT・800KT型は、60Hz専用です。(受注生産)
   ⑧熱出力及び燃料消費量は、A重油の比重量0.86kg/ℓ ・低位発熱量42.7MJ/kg (10,200kcal/kg) を基準に算定しました。
   ⑨本仕様は、改良のため予告なく変更することがあります。

灯油焚き小型暖房機

Kシリーズ
クリーンな燃焼とさわやかな風を地球と作物のためにご提案いたします。

SK-110KA-UF

SK-110KAⅡ-UF

SK-110KA-DF

SK-110KAⅡ-DF

全機種 熱効率90%

小規模温室、鶏舎、牛舎、豚舎、蚕舎、キノコ栽培

各種育苗栽培設備、融雪装置など幅広くご利用頂けます。

仕様表

型式 SK-110KAⅡ-UF SK-110KAⅡ-DF
 熱出力(Kw) 27.9 27.9
 熱出力(kcal/h) 24,000 24,000
標準暖房面積(㎡) 330 330
標準暖房面積(坪) 100 100
熱効率(%) 90 90
バーナ電動機(W) 20 20
燃油量(L/h) 3.2 3.2
使用燃料 白灯油
白灯油
送風機 種別 有圧プロペラファン
有圧プロペラファン
電動機(W) 200
200
風量(m3/min) 45 45
制御装置 制御方法 二位置(ON-OFF)制御
二位置(ON-OFF)制御
温度調節器 サーミスタ式
(0~50℃可変)
サーミスタ式
(0~50℃可変)
安全装置 燃焼安全制御装置
過熱防止装置
送風機タイマ
感震器接続端子
燃焼安全制御装置
過熱防止装置
送風機タイマ
感震器接続端子
燃料配管接続口径 R1/4
R1/4
外形寸法 全幅(㎜) 780 780
全長(㎜) 1,150 1,370
全高(㎜) 1,150 1,590
定格 電源電圧(V) 単相100
単相100
出力(W) 220 220
電流(A) 3.5 3.5
総重量(Kg) 110 120
吐出口ポリダクト 折径(㎜) 400×2ヶ所 400×2ヶ所
煙突直径(㎜) 90
90

  1. 形式符号は、DF型:下吹き、UF型:上吹き(エルボ)を示します。
  2. 全長は、煙突エルボ取付時の寸法を示します。
  3. SK-110KAⅡ-UFの全高は、吐出口エルボ取付時の寸法を示します。
  4. 発生熱量は、以下の数値により算出してあります。
  5. <灯油>低位発熱量:43.5MJ/kg{10400kcal/kg}密度:0.8kg/cm3
  6. 風量は、ポリダクト無しの温度20℃時の値を示します。
  7. 本仕様は、改良のため予告なく変更することがあります。

廃油混合焚き暖房機

ローコスト型 ハウス暖房機 誕生!!

廃油混合焚暖房機  優れた燃費削減を実証!!
SK-110KA-DF

仕様表

機種 SK-500B-DF
熱出力 145.3KW
125,000kcal/h
標準暖房面積 1,650㎡
500坪
熱効率 90%
バーナ 電動機 250W
ノズル容量 3.25G/H
送風機 電動機 750W
台数 2台
制御装置 システムマイコン
吐出口ポリダクト折径 1,100mm
煙突径 230mm
外形寸法 全幅 1,060mm
全長 ※1 2,620mm
全高 1,600mm
電気容量
三相200V
定格出力 4,000W
定格電流 20A
総重量 650kg
  1. 機種符号は、DF型:下吹き(チャンバ)を示します。
  2. 熱出力は、油の比重量0.86kg/L、低位発熱量42.7MJ/kg(10,200kcal/kg)を基準に算定しました。
  3. ※1の寸法はバーナ及び煙突エルボ寸法を含みます。
  4. 本仕様は、改良のため予告無く変更することがあります。

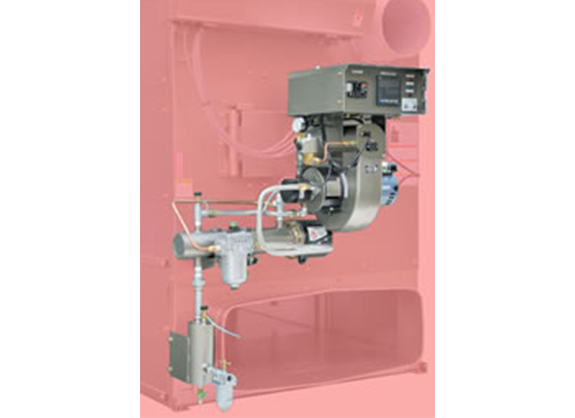

ハイテク WAバーナー

ハイテク WAバーナー

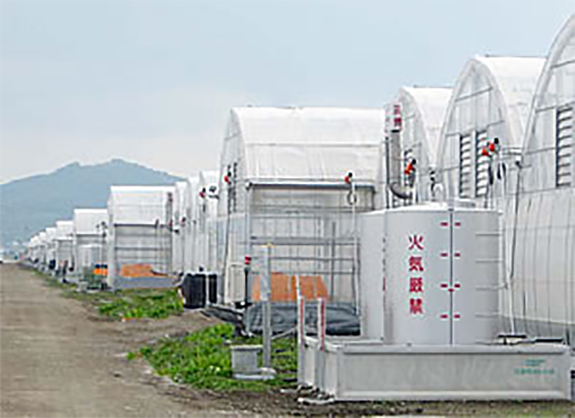

導入産地(長崎県)

導入産地(長崎県)

暖房機の特性を証明する書類(PDF)

メンテナンスブック
